k8s核心組件

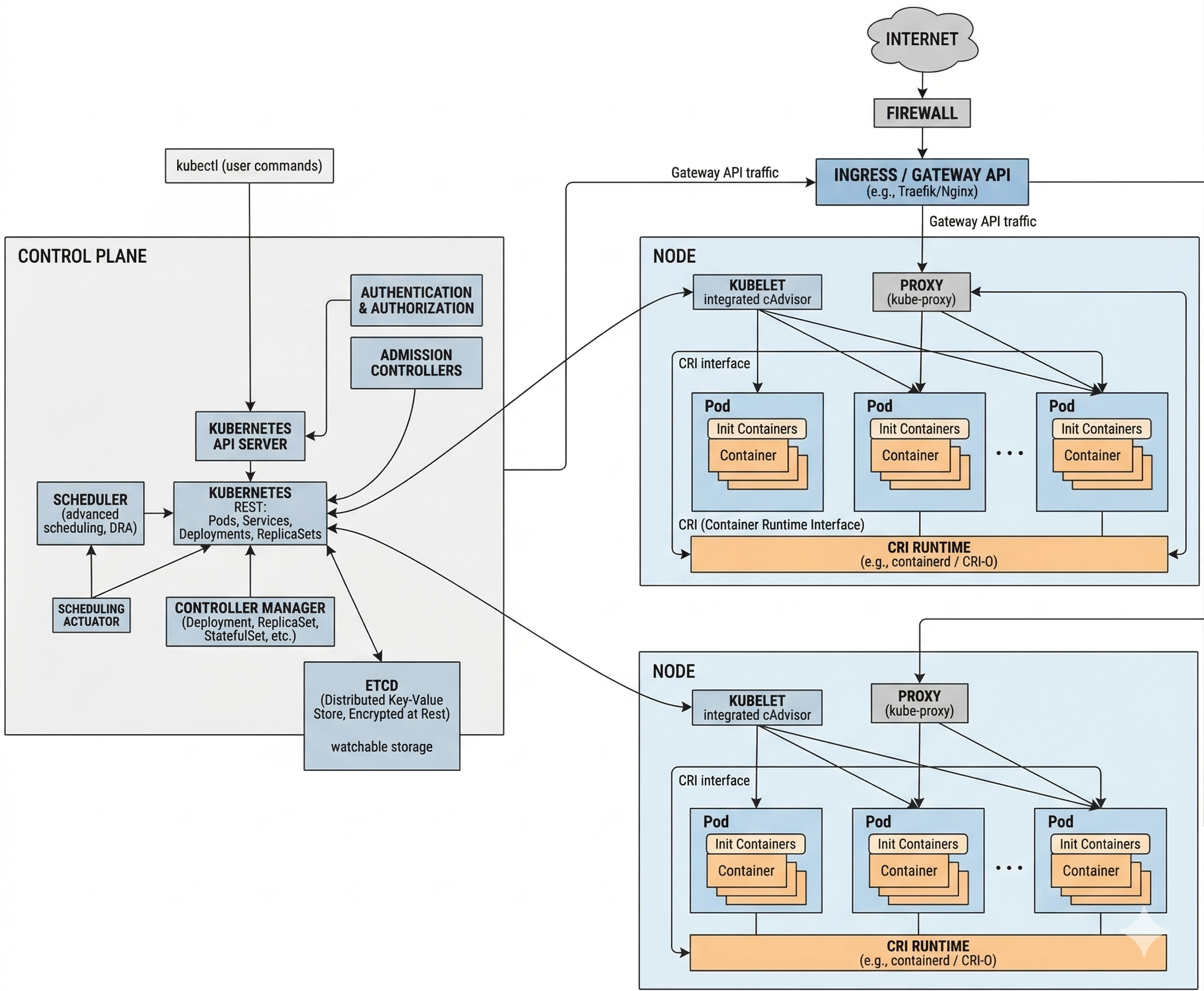

3. k8s 集群架構組件

  • Master（主控節點）和 Node（工作節點）

(1) Master 組件

  • apiserver
    集群統一入口，以 RESTful 方式，交給 etcd 存儲
  • scheduler
    節點調度，選擇 Node 節點應用部署
  • controller-manager
    處理集群中常規的後台任務，一個資源對應一個控制器
  • etcd
    存儲系統，用於保存集群相關的數據

(2) Node 組件

  • kubelet

    • Master 排到 Node 節點代表，管理本機容器。

  • kube-proxy

    • 提供網絡代理，負載均衡等操作。



K8S 核心概念

  1. Pod

    • 最小部署單元
    • 一組容器的集合
    • 共享網絡
    • 生命週期是短暫的

  2. Controller

    • 確保預期的 Pod 副本數量
    • 無狀態應用部署
    • 有狀態應用部署
    • 確保所有的 Node 運行同一個 Pod
    • 一次性任務和定時任務

  3. Service

    • 定義一組 Pod 的訪問規則

如有其他需求，請隨時告訴我！


kubectl run podtest --image=nginx


1. kubectl向apiserver發送一個創建pod的請求，apiserver會將數據放到etcd存儲。

2. Scheduler通過list-watch的方式，收到未綁定pod資源，通過自身調度算法選擇一個合適的node進行綁定，然後響應給apiserver，把信息更新到etcd中。

3. Kubelet同樣通過list-watch的方式，收到分配到自己節點上pod，調用docker api創建容器，然後將容器狀態響應給apiserver，同時，把容器的信息、事件及狀態也通過apiserver寫入到etcd中。
